학생이 직접 설계하는
반도체 실험,
Otter I-V

USB 하나로 연결하고, 1분 만에 측정하고, 데이터로 토론하는.
다이오드부터 멤리스터(AI 반도체)까지,
현직 교수가 개발한 장비와 교안으로 실습의 전 과정을 지원합니다.

도입 대학
성균관대 울산대 대구대 한림대 숭실대
Otter I-V
Otter I-V
Otter I-V

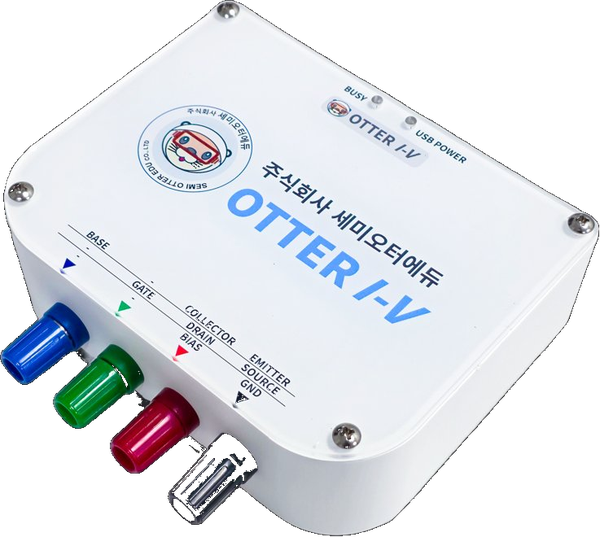

USB 기반 반도체 I-V 특성 측정기
특허 제 10-2024-0176290호

수업에 필요한 모든 것을
하나의 장비로

다이오드부터 트랜지스터까지, 5가지 측정 모드로 학부 반도체 실험을 완벽하게 커버합니다. 수백만 원대 계측기 없이도 연구 수준에 준하는 측정이 가능하며, 전용 교안 시리즈와 함께 제공됩니다.

전압 인가 범위±10 V
전류 측정 범위±8 mA
전류 분해능~100 nA
전류 인가 범위0 ~ 200 μA
측정 모드I-V, FET Output/Transfer, BJT, I-t
연결USB-C (Windows 10/11)
데이터 출력실시간 그래프 + CSV 자동 저장
구매 문의 →
Why Otter I-V

교육에 최적화된 설계

빠른 측정으로 절약한 시간을 데이터 분석과 토론에 투자하세요.

1분 내 측정 완료

USB 연결 후 파라미터 설정만으로 즉시 측정. 한 학기 수업에서 수십 번 반복 측정해도 장비가 병목이 되지 않습니다.

📊

실시간 그래프 + CSV

Linear와 Semi-Log 플롯을 실시간으로 확인하고, CSV로 자동 저장되어 엑셀·Python 분석이 바로 가능합니다.

📐

완성형 교안 시리즈

Pre-Lab 예측 → 측정 → Post-Lab 분석 → 토론 구조의 교안과 교수자 안내서를 함께 제공합니다.

Videos

영상으로 만나는 Otter I-V

실제 측정 과정과 수업 활용 사례를 영상으로 확인하세요.

Measurement Modes

5가지 측정 모드

하나의 장비로 저항, 다이오드, MOSFET, BJT, 그리고 시간에 따른 전류 변화까지 측정합니다.

📈

I-V

저항, 다이오드, LED의 전류-전압 특성

🔲

FET Output

VGS별 ID-VD 출력 특성 곡선

📉

FET Transfer

VD별 ID-VG 전달 특성 곡선

🔺

BJT Collector

IB별 IC-VCE 컬렉터 특성

I-t

시간에 따른 전류 변화 (포토레지스터 등)

Semiconductor Lab Camp

반도체 · AI 반도체 실습 캠프

반도체 인력양성은 물론, AI 인력양성사업단의 "AI 하드웨어" 비교과 프로그램으로도 최적화된 패키지입니다.

기획 없이, 바로 운영하세요

현직 교수가 개발한 교안과 커리큘럼으로, 사업단 담당자가 별도 기획 없이 바로 운영할 수 있는 완성형 프로그램입니다. 반도체 기초부터 AI 핵심 소자인 멤리스터까지 다룹니다.

1일(6시간) 또는 2일 프로그램
학사 일정에 맞춰 유연하게 구성
👥
권장 15~25명
조별 실습 + 토론 구조
💳
인당 200,000원 (VAT 별도)
교재, 장비 사용료, 강사비, 수료증 포함
🏫
대학 현장 출장 운영
실험실 공간만 제공해 주시면 됩니다
🧠
AI 인력양성사업 연계 가능
멤리스터 실습으로 AI 반도체 하드웨어 교육 커버
캠프 문의 →

2일 캠프 커리큘럼 (예시)

DAY 1 — 반도체 기초
09:00

반도체 기초 이론

P-N 접합, 에너지 밴드, 문턱 전압의 물리적 기원

10:00

실험 1: 다이오드 I-V

LED 회로 설계 → 측정 → 저항 보정 → Vth 추출

13:00

실험 2: MOSFET 특성

CD4007 Output/Transfer 곡선 측정 → 파라미터 추출

15:00

데이터 분석 + 토론

예측 vs 실측 비교, 조별 발표

DAY 2 — AI 반도체
09:00

실험 3: BJT 특성

BC546 컬렉터 특성 곡선 측정, 전류이득(β) 추출

11:00

뉴로모픽 컴퓨팅 개론

시냅스 소자, 멤리스터의 원리와 AI 하드웨어 응용

13:00

실험 4: 멤리스터 I-V

KNOWM 멤리스터 히스테리시스 측정, 저항 스위칭 관찰

15:00

종합 토론 + 수료

4개 소자 비교 분석, 미니 프로젝트 발표, 수료증

Curriculum Series

실험 교안 시리즈

Pre-Lab 예측 → 회로 설계 → 측정 → Post-Lab 분석 → 토론. 학생이 스스로 사고하고 발견하는 실습 교안입니다.

EXP 01
다이오드 I-V
LED 순방향 I-V 곡선 측정, 저항 보정, 문턱 전압(Vth) 추출. P-N 접합의 물리를 데이터로 확인합니다.
✓ 교안 완성
EXP 02
MOSFET 특성
CD4007 n-MOS/p-MOS Output·Transfer 곡선 측정. 문턱 전압과 트랜스컨덕턴스를 분석합니다.
개발 중
EXP 03
BJT 특성
BC546 NPN 트랜지스터 컬렉터 특성 곡선 측정. 전류 이득(β)을 추출합니다.
개발 중
EXP 04 · AI 반도체
Memristor
KNOWM 멤리스터 히스테리시스 I-V 곡선 측정. 뉴로모픽 컴퓨팅의 핵심 소자인 시냅스 소자의 저항 스위칭을 직접 관찰합니다.
개발 중
AI SEMICONDUCTOR EDUCATION

AI 인력양성사업에
"AI 하드웨어 실습"을 더하세요

대부분의 AI 교육이 소프트웨어에 집중되어 있습니다. 멤리스터(Memristor) 실습을 통해 뉴로모픽 컴퓨팅의 핵심 소자를 직접 측정하고, AI가 동작하는 하드웨어의 원리를 체험하는 차별화된 프로그램을 제공합니다.

AI 반도체 캠프 문의 →
🧠 뉴로모픽 컴퓨팅
멤리스터 = 인공 시냅스 소자
📊 직접 측정
히스테리시스 I-V로 저항 스위칭 관찰
🎯 사업단 실적
AI + 반도체 융합 비교과 프로그램
COMING SOON

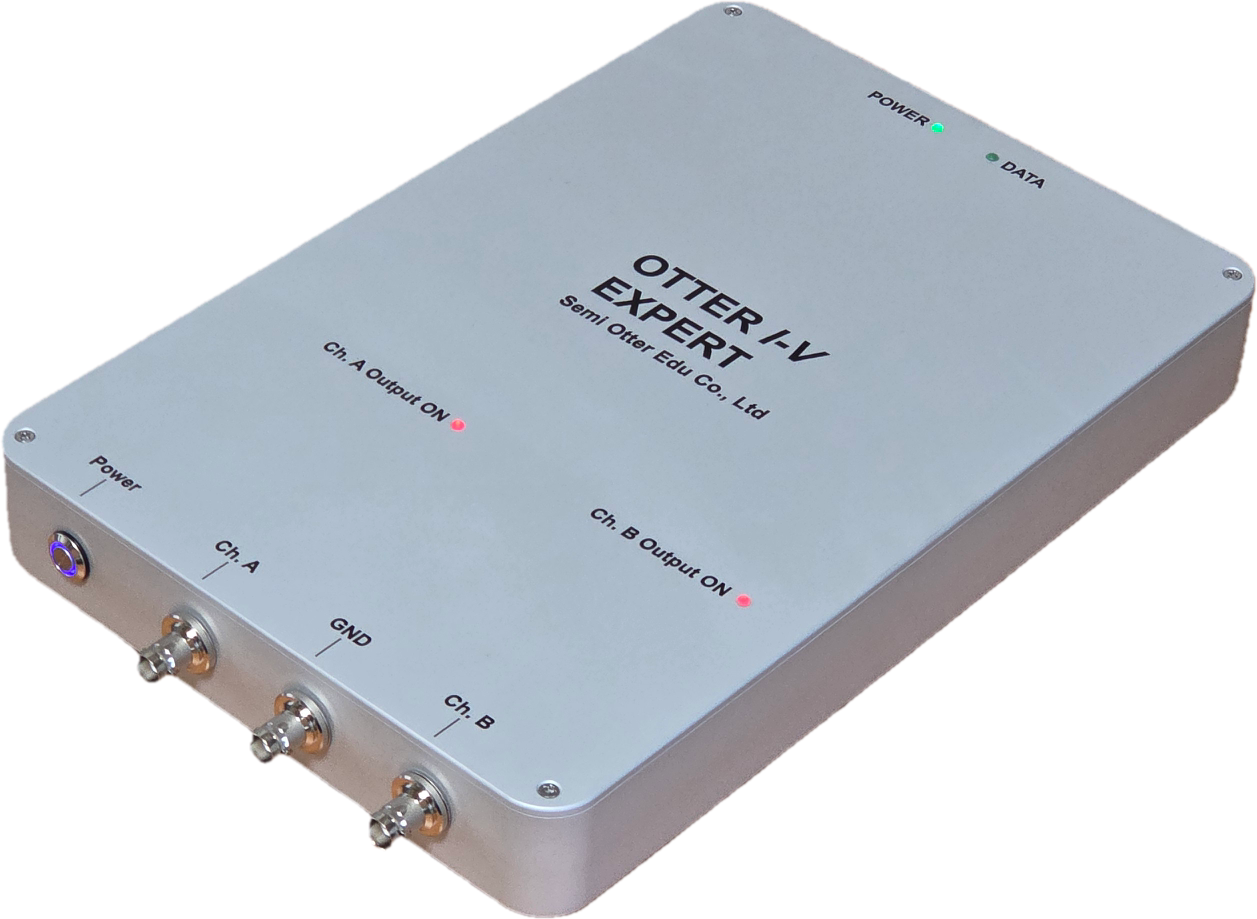

Otter I-V Pro

연구용 반도체 특성 분석기를 개발 중입니다. 더 넓은 전압 범위, 더 높은 전류 분해능으로 연구 현장의 요구에 응답합니다. 개발 진행 소식은 이메일로 안내드리겠습니다.

±100V
전압 범위
1nA
분해능
10mA
최대 전류
About Us

세미오터에듀

현직 교수가 강의실에서 느낀 문제를 직접 해결하기 위해 설립한 반도체 교육 전문 기업입니다.

🎓

현직 교수 개발

반도체 물리 전공 현직 교수가 실제 수업 경험을 바탕으로 장비와 교안을 직접 설계·개발했습니다.

📜

특허 등록 기술

제 10-2024-0176290호. USB 기반 반도체 특성 측정 시스템으로 특허청에 등록된 자체 기술입니다.

🏢

서울 동작구 소재

서울시 동작구 상도로55길6 테크스테이션 504-1호. 시연 및 미팅이 필요하시면 언제든 방문해 주세요.
